ZWD831无线遥控解码芯片 — 打造更智能、更稳定的无线控制核心！

赋能智能硬件，轻松实现设备无线遥控化！

产品简介

ZWD831 是深圳市中纬达科技有限公司自主研发的一款单路学习码无线遥控解码芯片，为现代智能设备提供高效、稳定、便捷的无线遥控解决方案。该芯片采用高兼容性设计，支持市面多种主流发射编码协议（EV1527、SC1527、PT2240、PT2262等），内置多种控制逻辑模式，全面满足从家居照明到工业自动化的多样化控制需求。

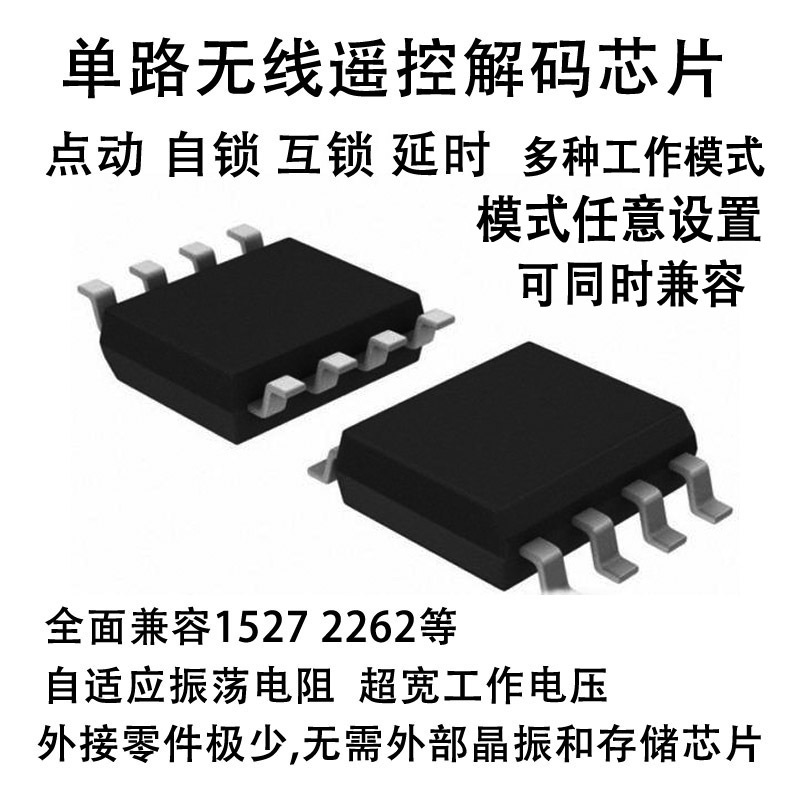

芯片采用 SOP8 小封装，直接搭配 315MHz / 433MHz 等超外差接收模块及少量外围元件即可组成完整的无线遥控接收板。

支持点动、自锁、互锁、延时、批量五种控制模式，最多可学习存储 40 个遥控器数据，掉电不丢失。适用于智能家居、工业遥控、安防门禁、电动门窗、自动灯具等需要遥控控制的成品开发。

2. 主要特性

2.1 工作参数

2.2 射频解码特性

2.3 输出特性

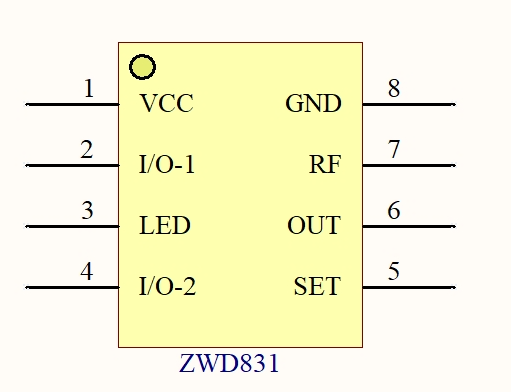

3. 引脚定义

3.1 SOP8 引脚功能表

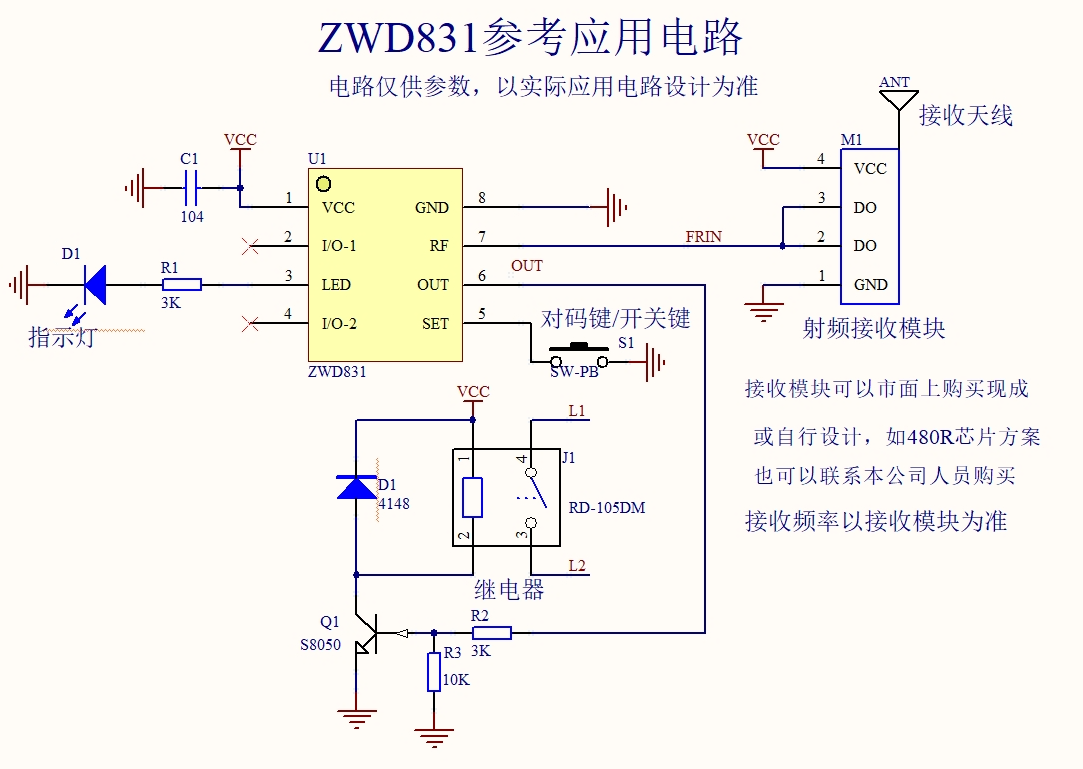

3.2 典型应用接线图

ZWD831 芯片外围电路极简，仅需以下元件即可构成完整的遥控接收电路：

• 接收模块：315M 或 433M 超外差接收模块（如超再生模块）
• 对码按键：1 个轻触开关（短接 SET 引脚到 GND）
• 指示灯：1 个 LED + 1 个限流电阻（220Ω ~ 470Ω）
• 继电器：1 个 5V 继电器 + 1 个续流二极管
• 电源去耦：1 个 10μF 电解电容 + 1 个 100nF 瓷片电容
• 其他：电源稳压器（如 7805）—— 若市电供电需降压整流

4. 电气参数

4.1 绝对最大额定值

4.2 推荐工作条件

5. 控制模式详解

ZWD831 提供 5 种控制模式。选择模式的方法是：先长按对码键 4 秒进入学习模式，再通过短按对码键 1~9 次选择具体模式（详见第 6 章"学习配对方法"）。以下逐一说明各模式的定义与工作方式。

6. 学习配对方法

ZWD831 支持免学习即控和按键配对学习两种方式，所有数据存储在芯片内部，断电不丢失。

6.1 学习流程图

  ┌──────────────────────────────────┐
  │       上电初始化（工作状态）       │
  │   等待接收遥控器信号或对码操作     │
  └──────────────────────────────────┘
              │
     ┌────────┴────────┐
     │  长按 SET 键    │
     │   持续 4 秒     │
     └────────┬────────┘
              ▼
  ┌──────────────────────────────────┐
  │    进入学习模式（LED 闪烁 3 次）  │
  │   LED 长亮，等待遥控器信号        │
  └──────────────────────────────────┘
              │
     ┌────────┴────────┐
     │ 短按 SET 键     │   ← 选择子模式
     │ 1~9 次          │
     └────────┬────────┘
              ▼
  ┌──────────────────────────────────┐
  │  按一次遥控器按键（发送一次）     │
  │  LED 闪 3 次 → 学习成功          │
  └──────────────────────────────────┘
              │
     ┌────────┴────────┐
     │ 等待 15 秒无操作  │
     │ → 自动退出        │
     └──────────────────┘

6.2 进入与退出学习模式

进入学习模式

• 按住 SET 键（对码按键）不放
• 持续按住约 4 秒，直到 LED 快速闪烁 3 次
• 松开 SET 键，LED 转为长亮——表示已进入学习模式，等待选择子模式

退出学习模式

• 学习成功后自动退出，LED 熄灭
• 超过 20 秒无操作自动退出
• 再次长按 SET 4 秒可重新进入

6.3 各模式学习操作方法（逐个介绍）

进入学习模式后，通过短按 SET 键 1~9 次选择不同模式。以下对每一种模式单独说明其具体操作步骤。

① 点动模式（MOMENTARY）—— 短按 1 次

② 自锁模式（TOGGLE）—— 短按 2 次

③ 互锁模式（INTERLOCK）—— 短按 3 次

④ 1527 批量模式（BATCH）—— 短按 4 次

⑤ 延时模式 · 10 秒（DELAY）—— 短按 5 次

⑥ 延时模式 · 30 秒（DELAY）—— 短按 6 次

⑦ 延时模式 · 60 秒（DELAY）—— 短按 7 次

⑧ 延时模式 · 180 秒（DELAY）—— 短按 8 次

⑨ 延时模式 · 600 秒（DELAY）—— 短按 9 次

6.4 清码（恢复出厂）

• 在长按4 秒SET 键进入学习模式后，再长按 SET 键持续约 10 秒
• LED 快速闪烁 4 次——表示全部已学遥控器已删除
• 芯片恢复为空状态，可重新学习

6.5 多遥控器配对

• 同一模式可学习多个不同遥控器（最多 40 个）
• 每个遥控器会占用一个存储槽，满 40 个后新学习的遥控器会覆盖最早的
• 学习时若遥控器已存在（相同地址+按键码），会更新模式而非重复占用

7. 典型应用

8. 应用案例

9. 版本历史
