ZWD842 双路无线遥控解码芯片
一、芯片简介
ZWD842 是一款采用 SOP8 封装的高集成度双路无线遥控解码芯片，内置 RF 信号解码、双路独立输出控制、EEPROM 遥控器学习存储、LED 状态指示与按键扫描等功能。芯片内置高性能 RF 解码引擎，可自动识别 EV1527 / PT2262 等常见遥控编码协议；配合外围 RF 接收模块，单颗芯片即可完成"学习—解码—控制"的完整方案，无需外挂 MCU，大幅简化产品 BOM 与软件开发成本。
ZWD842 提供 2 路独立控制输出（OUT1 / OUT2），可分别设定不同工作模式，并通过 SET1 / SET2 两个按键独立配对与管理，适用于多通道遥控开关、灯具控制、门禁、电动门窗等无线控制场景。
主要特点
SOP8 极简封装 单芯片双路输出 1527 / 2262 协议自动识别 30 个遥控器容量 4 种基本工作模式 5 档延时关 4 键一键批量学习 长按清码 外围极简 宽电压设计
典型应用
- 智能家居：灯具、窗帘、插座、开关面板的无线控制
- 门禁安防：电动门、卷帘门、车库门、门铃
- 工业控制：电机启停、阀门、继电器驱动
- 商用设备：广告牌、展柜照明、自助设备
- 农林养殖：灌溉、通风、温室卷帘

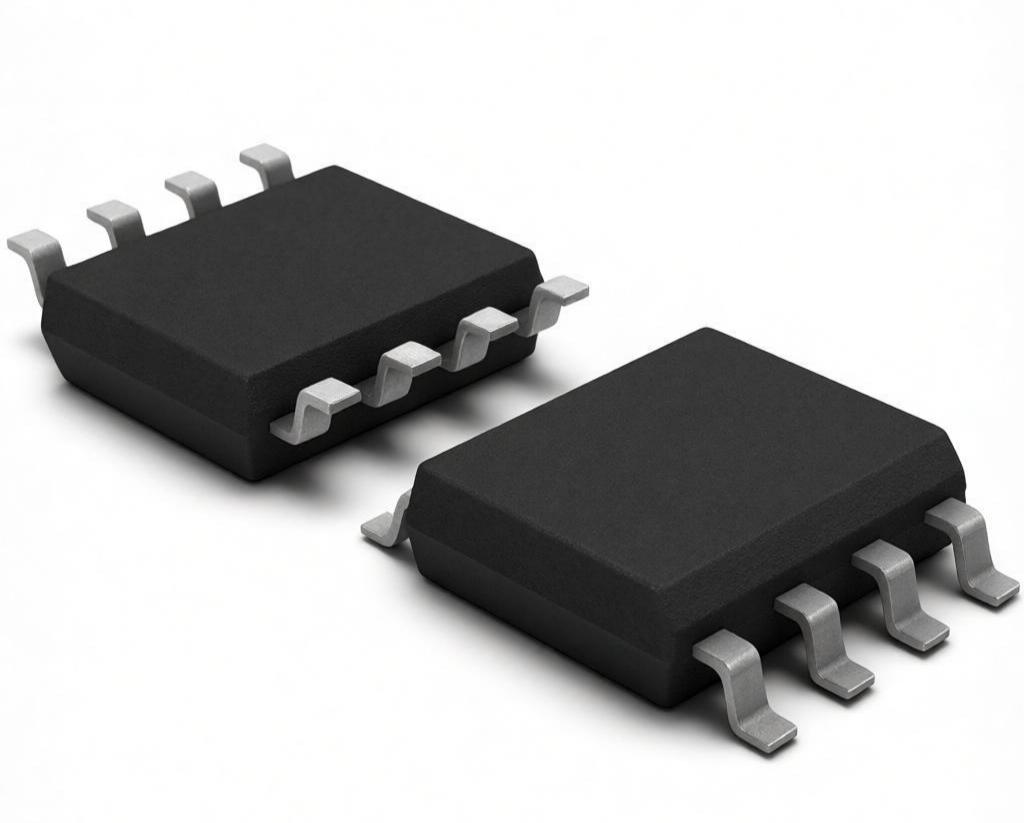

图 1 ZWD842 SOP8 封装实物外观

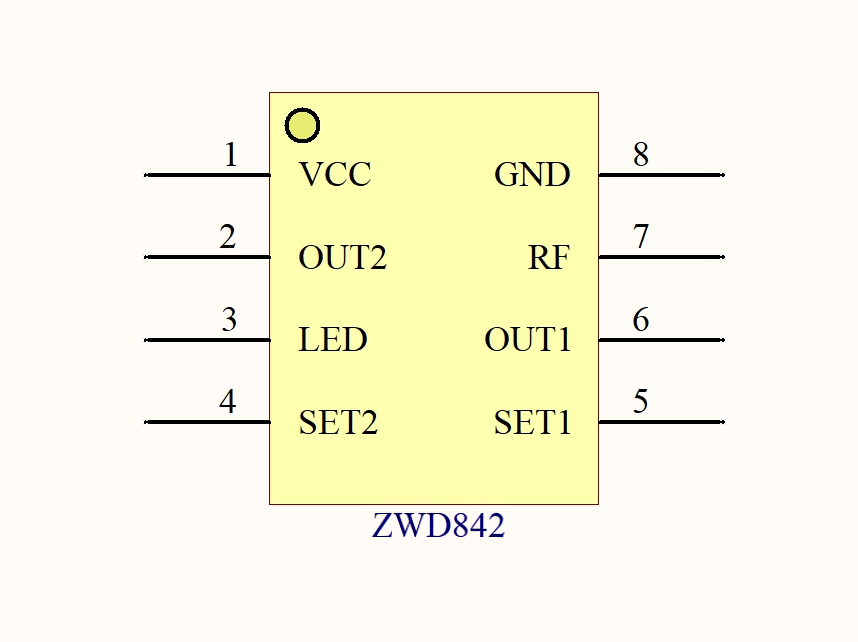

二、芯片引脚说明
| 脚位 | 引脚名 | 类型 | 功能描述 |
|---|---|---|---|
| 1 | VCC | 电源 | 电源正极，建议就近加 104（0.1μF）去耦电容 |
| 2 | OUT2 | 输出 | 第 2 路控制输出，高电平吸合，可直接驱动三极管 |
| 3 | LED | 输出 | 状态指示灯输出（学习/配对/清码时闪烁指示） |
| 4 | SET2 | 输入 | 第 2 路对码 / 手动控制按键（按下低电平有效） |
| 5 | SET1 | 输入 | 第 1 路对码 / 手动控制按键（按下低电平有效） |
| 6 | OUT1 | 输出 | 第 1 路控制输出，高电平吸合，可直接驱动三极管 |
| 7 | RF | 输入 | 射频信号输入，连接 315/433MHz 接收模块的 DATA 脚 |
| 8 | GND | 电源 | 电源地 |
三、工作模式与子模式选择
ZWD842 提供 4 种基本控制模式和 1 种批量学习模式，每路（OUT1 / OUT2）可独立选择，学习阶段用 SET 按键的短按次数确定。
| 短按次数 | 模式 | 模式名称 | 典型场景 |
|---|---|---|---|
| 1 下 | MOMENTARY | 点动模式 | 门铃、瞬时触发、自复位按钮 |
| 2 下 | TOGGLE | 自锁模式 | 灯具开关、电源开关、通用开/关 |
| 3 下 | INTERLOCK | 互锁模式 | 卷帘门、电动窗帘、正反转电机 |
| 4 下 | BATCH | 一键学 4 键（仅 1527 协议） | 单遥控 4 路延时设备（30s/60s/180s/600s） |
| 5~9 下 | DELAY | 延时关模式（10s/30s/60s/180s/600s） | 楼道灯、排风扇、走廊灯、临时照明 |
各模式行为详解
① 点动模式 (MOMENTARY)
按下遥控器某键 → 对应输出立即吸合；松开遥控器键 → 输出立即断开。松手即停，类似"按住才通电"的门铃按钮。
② 自锁模式 (TOGGLE)
按一下遥控器某键 → 输出吸合（开）；再按一下 → 输出断开（关）。状态在两次按下之间保持不变，最常用的"开关"模式。
③ 互锁模式 (INTERLOCK)
需要学习两组按键：一组为"开"，一组为"关"。按"开"键 → 输出吸合；按"关"键 → 输出断开。两组按键互斥，按"开"时如果"关"已触发则会被反向切换。
④ 一键学 4 键 (BATCH)
仅支持 1527 协议。短按 4 下进入批量模式后，LED 长亮，按遥控器任意一键，芯片即自动将该遥控器地址与 4 个固定按键码档位一次性写入：
按键码 8（A 档）→ OUT 延时 30 秒
按键码 4（B 档）→ OUT 延时 60 秒
按键码 2（C 档）→ OUT 延时 180 秒
按键码 1（D 档）→ OUT 延时 600 秒
一个遥控器即可管理 4 路不同延时设备。
⑤ 延时关模式 (DELAY)
按一下遥控器某键 → 输出吸合并启动定时；到达设定延时后自动断开。延时档位：
短按 5 下 = 10 秒 6 下 = 30 秒 7 下 = 60 秒
8 下 = 180 秒 9 下 = 600 秒
智能特性：在延时未结束前再次按键（包括更换档位），会以最新按键的档位重新开始计时（按最后按的键为准）。
四、配对与学习方法
ZWD842 的配对学习操作非常简便，无需烧录器或上位机，上电即可用 SET 按键 + 遥控器完成全部配对。
4.1 进入学习模式（9 种方式，一一对应）
上电正常状态下，针对要设置的那一路，直接连续短按对应的 SET 键 N 下（N = 1 ~ 9），芯片即按短按次数直接进入对应的学习子模式；该过程中没有"进入学习"的 LED 闪烁提示。
每一次短按 SET 会有一次极短的 LED 闪烁作按键确认；当最后一次短按后约 2 秒内没有新的短按，芯片自动确认所选模式，此时 LED 长亮，进入"等待接收遥控信号"状态，再按下遥控器对应键即可完成学习。SET1 对应 OUT1（第 1 路），SET2 对应 OUT2（第 2 路）。
方式 1点动模式（MOMENTARY）
进入：正常状态下短按对应 SET 键共 1 下，LED 长亮后进入等待。
学习：按遥控器任意一键一次 → 该键被学习为点动（按下接通、松开即断开）。学习成功 LED 闪 3 下。
方式 2自锁模式（TOGGLE）
进入：正常状态下短按对应 SET 键共 2 下，LED 长亮后进入等待。
学习：按遥控器任意一键一次 → 该键被学习为自锁（每按一次状态翻转：开 ↔ 关）。学习成功 LED 闪 3 下。
方式 3互锁模式（INTERLOCK）
进入：正常状态下短按对应 SET 键共 3 下，LED 长亮后进入等待。
学习（两步）：先按遥控器一键学为"开"键（LED 闪 3 下）；再按同一遥控器另一键学为"关"键（LED 闪 3 下）。两键互斥：按"开"接通、按"关"断开。
方式 4一键学 4 键（BATCH，仅 1527）
进入：正常状态下短按对应 SET 键共 4 下，LED 长亮后进入等待。
学习：按 1527 遥控器任意一键一次，芯片即自动将该遥控器地址与 4 个固定按键码档位一次性写入 EEPROM：
| 档位 | 按键码（数据码） | 配置功能 |
|---|---|---|
| A 档 | 8（0x08） | 延时 30 秒 |
| B 档 | 4（0x04） | 延时 60 秒 |
| C 档 | 2（0x02） | 延时 180 秒 |
| D 档 | 1（0x01） | 延时 600 秒 |
写入完成 LED 闪 3 下确认，自动退出学习。使用时可分别触发遥控器上按键码为 8 / 4 / 2 / 1 的四个键。
方式 5延时关 · 10 秒（DELAY 10s）
进入：正常状态下短按对应 SET 键共 5 下，LED 长亮后进入等待。
学习：按遥控器任意一键一次 → 该键被学习为延时 10 秒（触发后接通，10 秒后自动断开）。学习成功 LED 闪 3 下。
方式 6延时关 · 30 秒（DELAY 30s）
进入：正常状态下短按对应 SET 键共 6 下，LED 长亮后进入等待。
学习：按遥控器任意一键一次 → 延时 30 秒模式。学习成功 LED 闪 3 下。
方式 7延时关 · 60 秒（DELAY 60s）
进入：正常状态下短按对应 SET 键共 7 下，LED 长亮后进入等待。
学习：按遥控器任意一键一次 → 延时 60 秒模式。学习成功 LED 闪 3 下。
方式 8延时关 · 180 秒（DELAY 180s）
进入：正常状态下短按对应 SET 键共 8 下，LED 长亮后进入等待。
学习：按遥控器任意一键一次 → 延时 180 秒模式。学习成功 LED 闪 3 下。
方式 9延时关 · 600 秒（DELAY 600s）
进入：正常状态下短按对应 SET 键共 9 下，LED 长亮后进入等待。
学习：按遥控器任意一键一次 → 延时 600 秒模式。学习成功 LED 闪 3 下。
4.2 接收遥控信号与完成学习
进入对应模式且 LED 长亮后，按下遥控器对应键（方式 4 按任意一键即可，芯片自动写入按键码 8/4/2/1 四个档位），芯片接收到合法信号即写入 EEPROM，LED 闪 3 下表示学习成功。延时类模式在触发后会按设定秒数自动断开输出。
4.3 退出与超时
- 学习完成（含方式 4 学完 4 键后）自动退出学习模式，LED 熄灭。
- 若等待遥控信号期间 20 秒内无任何有效操作，自动超时退出，LED 快闪 4 次提示。
- 学习等待遥控信号期间，按 SET 键可短按取消本次学习，或长按 10 秒清空全部遥控器。
4.4 清码操作
如需清空全部已学遥控器：
- 正常状态下，长按 SET1 或 SET2 按键 ≥ 10 秒。
- LED 快速闪烁 4 次表示清码完成，EEPROM 中所有已学遥控器全部清空。
- 清码后需重新学习遥控器才能正常使用。
五、典型应用案例
案例 1：家用灯具遥控开关
- 选用模式：自锁模式（TOGGLE）
- 接线：OUT1 → 三极管 → 继电器线圈 → 灯具回路
- 使用：按遥控器 A 键 → 灯亮；再按 A 键 → 灯灭。
案例 2：楼道 / 走廊灯自动熄灭
- 选用模式：延时 30 秒（短按 6 下）或延时 60 秒（短按 7 下）
- 使用：按一下遥控器任意键 → 灯亮 → 30/60 秒后自动熄灭。节能省心。
案例 3：电动卷帘门 / 车库门（互锁）
- 选用模式：互锁模式（INTERLOCK）
- 接线：OUT1（开）→ 上升继电器；OUT2（关）→ 下降继电器
- 使用：学习时，先按一次遥控器"开"键，再按一次"关"键。日常按"开"键门上升，按"关"键门下降，两组按键互不干扰。
案例 4：门铃 / 呼叫按钮（点动）
- 选用模式：点动模式（MOMENTARY）
- 使用：按住遥控器键 → OUT1 吸合 → 门铃响；松开即停。也可做安防触发、设备点动启停。
案例 5：四路延时设备集中控制（1527 一键学 4 键）
- 选用模式：短按 SET 4 下进入批量学习模式
- 使用：按 1527 遥控器任意一键，芯片自动学习该地址并写入按键码 8/4/2/1 四个档位，分别对应：
按键码 8 → OUT 延时 30 秒（楼道灯）
按键码 4 → OUT 延时 60 秒（卫生间排风扇）
按键码 2 → OUT 延时 180 秒（换气扇）
按键码 1 → OUT 延时 600 秒（车库灯）
一个遥控器即可管理 4 个独立延时负载。

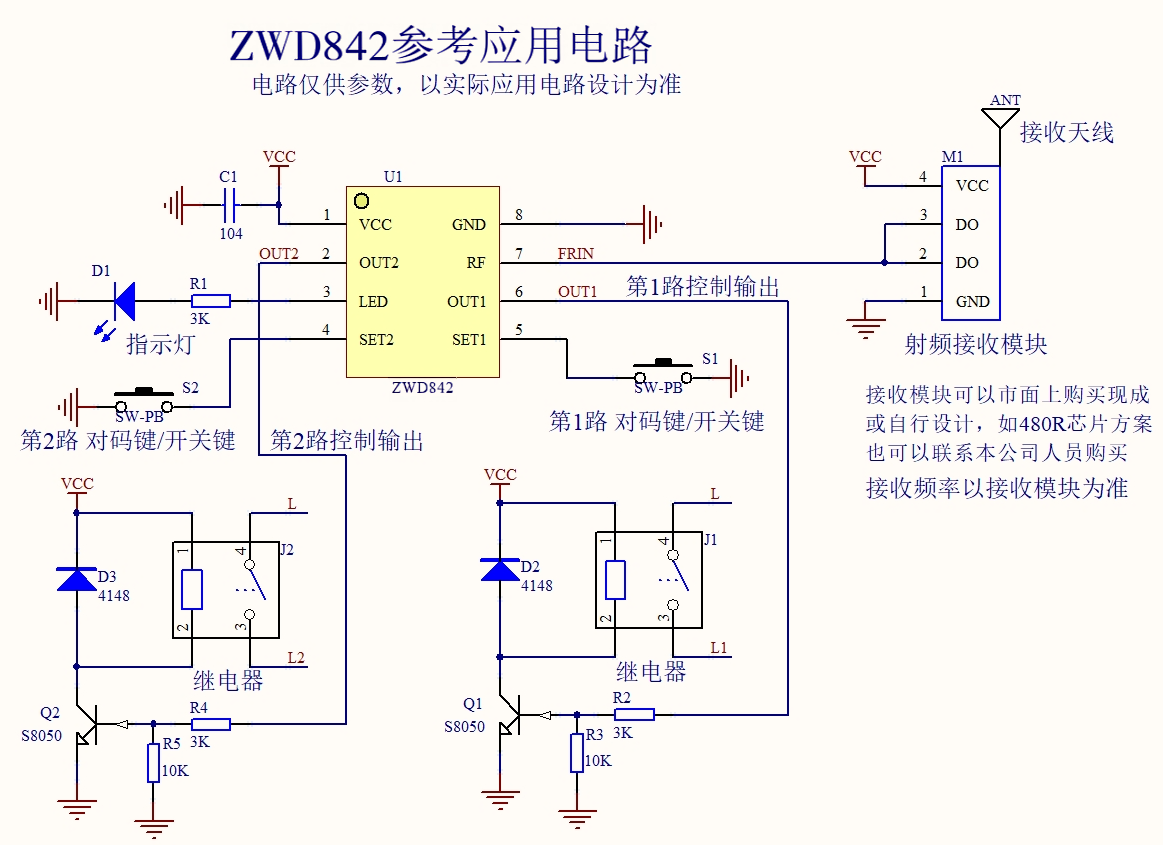

六、典型参考应用电路
电路组成说明
| 电源部分 | VCC 经 104 瓷片电容（C1）滤波后给芯片 1 脚 VCC 供电，8 脚 GND 接地。 |
| RF 接收 | 7 脚 RF 接 480R 接收模块（315MHz / 433MHz 任选）的数据输出口 DO。模块的 VCC 接系统 VCC，GND 接地。 |
| 输出驱动 | OUT1 / OUT2（6/2 脚）各经限流电阻（R2 / R4，3K）驱动 S8050 三极管（Q1 / Q2），三极管控制 5V 继电器线圈。继电器线圈两端并 4148 续流二极管（D2 / D3）防止反压损坏三极管。 |
| 手动按键 | SET1（5 脚）/ SET2（4 脚）各接一只轻触开关到 GND。按下时引脚为低电平，可用于学习配对和现场手动控制。 |
| 状态指示 | 3 脚 LED 接发光二极管（D1）到 VCC，串联限流电阻 R1（3K）。学习/清码/超时等事件 LED 闪烁指示。 |
- VCC 与 GND 间去耦电容必须尽量靠近芯片引脚，建议 ≤ 5mm；
- RF 引脚走线应远离大电流走线（如继电器、线圈），必要时用地线包裹；
- OUT 输出三极管基极串联电阻不可省略（限流保护）；
- 继电器线圈两端必须并续流二极管（1N4148 或 1N4007），方向不可接反；
- 接收模块天线尽量远离金属遮挡与高频干扰源。
七、主要电气参数
| 工作电压 | 2.0V ~ 5.5V |
| 静态工作电流 | < 5 mA（不含 LED 与输出负载） |
| 工作温度 | -40 °C ~ +85 °C |
| 封装形式 | SOP-8（150 mil） |
| 输出驱动能力 | OUT 引脚可直接驱动小型三极管或 LED；推荐外接三极管驱动继电器 |
| 遥控器容量 | 最多 30 个遥控器（两路共享地址池） |
| 支持协议 | EV1527 / PT2262 等常见遥控编码（自动识别） |
| 工作频率 | 取决于外接接收模块（315 MHz / 433 MHz 等 ISM 频段均可） |
八、封装尺寸（SOP-8）
| 参数 | 数值（mm） |
|---|---|
| 封装长度 | 4.90 ± 0.20 |
| 封装宽度 | 3.90 ± 0.20 |
| 封装高度 | 1.75 (max) |
| 引脚间距 | 1.27 (typ) |
| 引脚宽度 | 0.40 (typ) |
