一、简述

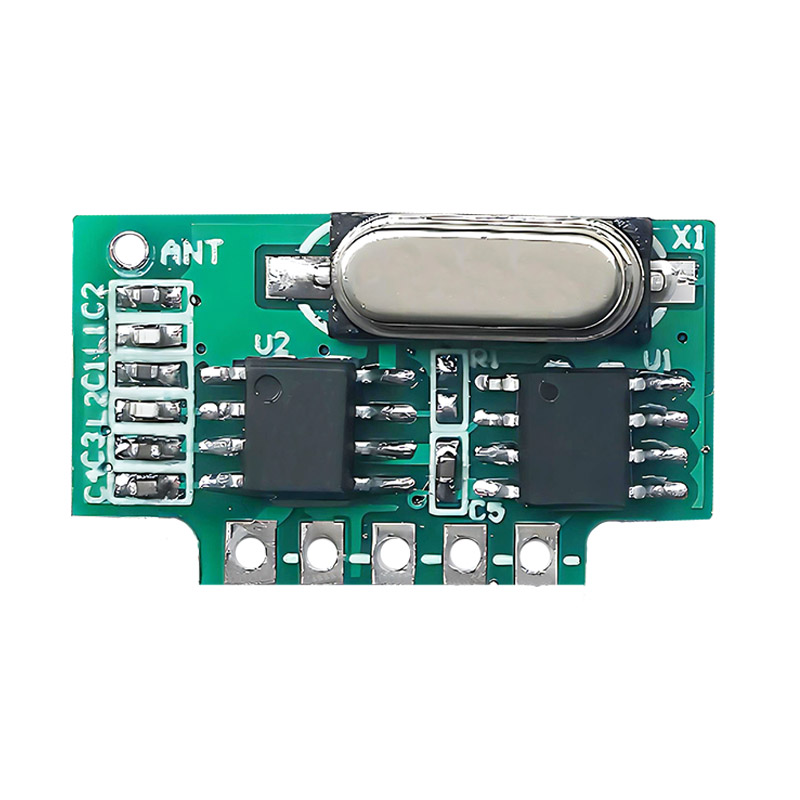

ZWD-RF-RC1是深圳市中纬达科技有限公司开发的一款增强型多功能单路无线遥控带解码接收模块。模块内置超外差无线射频接收和智能解码电路，自适应遥控器振荡电阻，接收信号强，反应灵敏，遥控距离远，抗干扰能力强。带学习遥控码功能，兼容遥控器芯片：2264、2260、2262、1527、FP527、2240、SMC918等遥控器，可自由搭配各种射频遥控器，有点动、自锁、互锁、多档延时等多种工作模式。超低待机功率，宽电压输入，广泛应用于家里电器灯具、大型办公室、各类展厅和生产车间等场景，安装和使用灵活便携，开关免布线，极大降低施工使用成本。

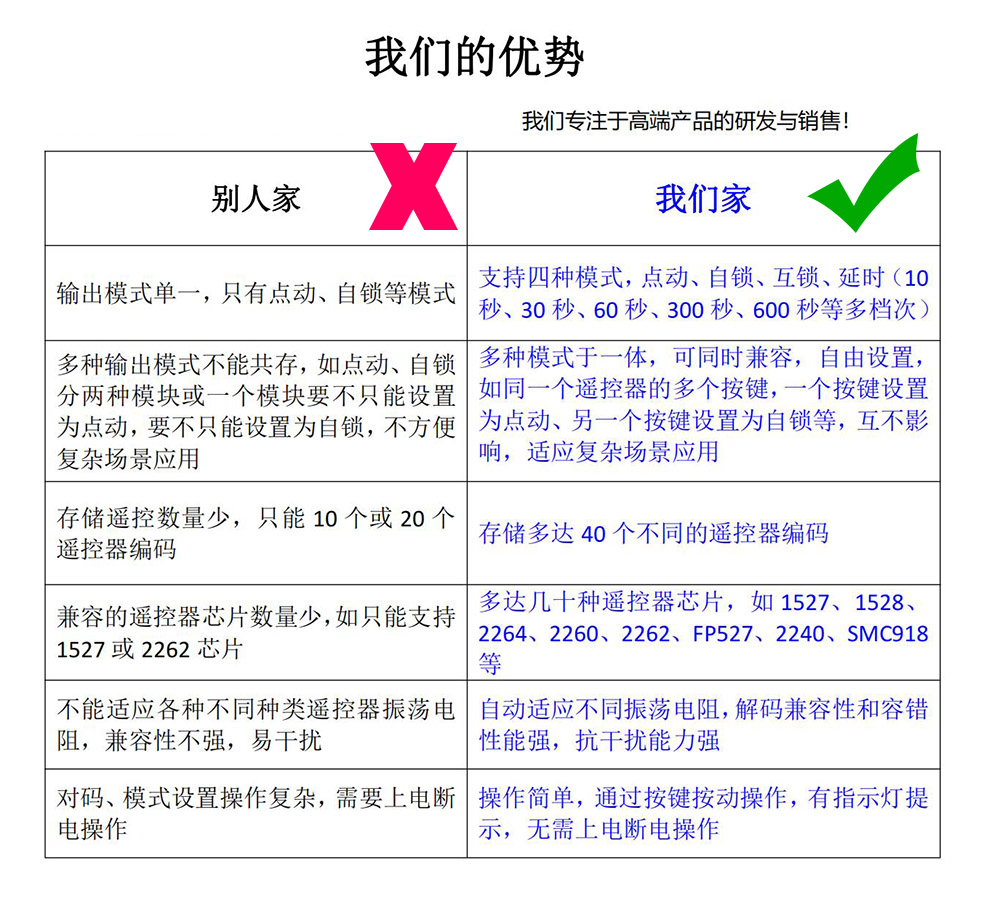

二、功能特点：

1.可学习存储，最大40个遥控编码；

2.自动适应遥控器振荡电阻，容错能力强；

3.可以通过开关键/学习键来设置输出模式，点动，自锁，互锁，延时输出10秒，30秒，60秒，180秒,600秒，多种模式可同时兼容；

4.免开发，可快速出产品，外接零件极少,外围电路简单；

5.宽工作电压:2.5-5.5V；

7.解码频率：315M、433M等（按需选购）；

8.尺寸小巧，结构安装占位置极小。

三、典型应用：

无线遥控开关，无线遥控插座，身份识别，人体感应遥控路灯，门禁系统，无线防盗器遥控系统等。

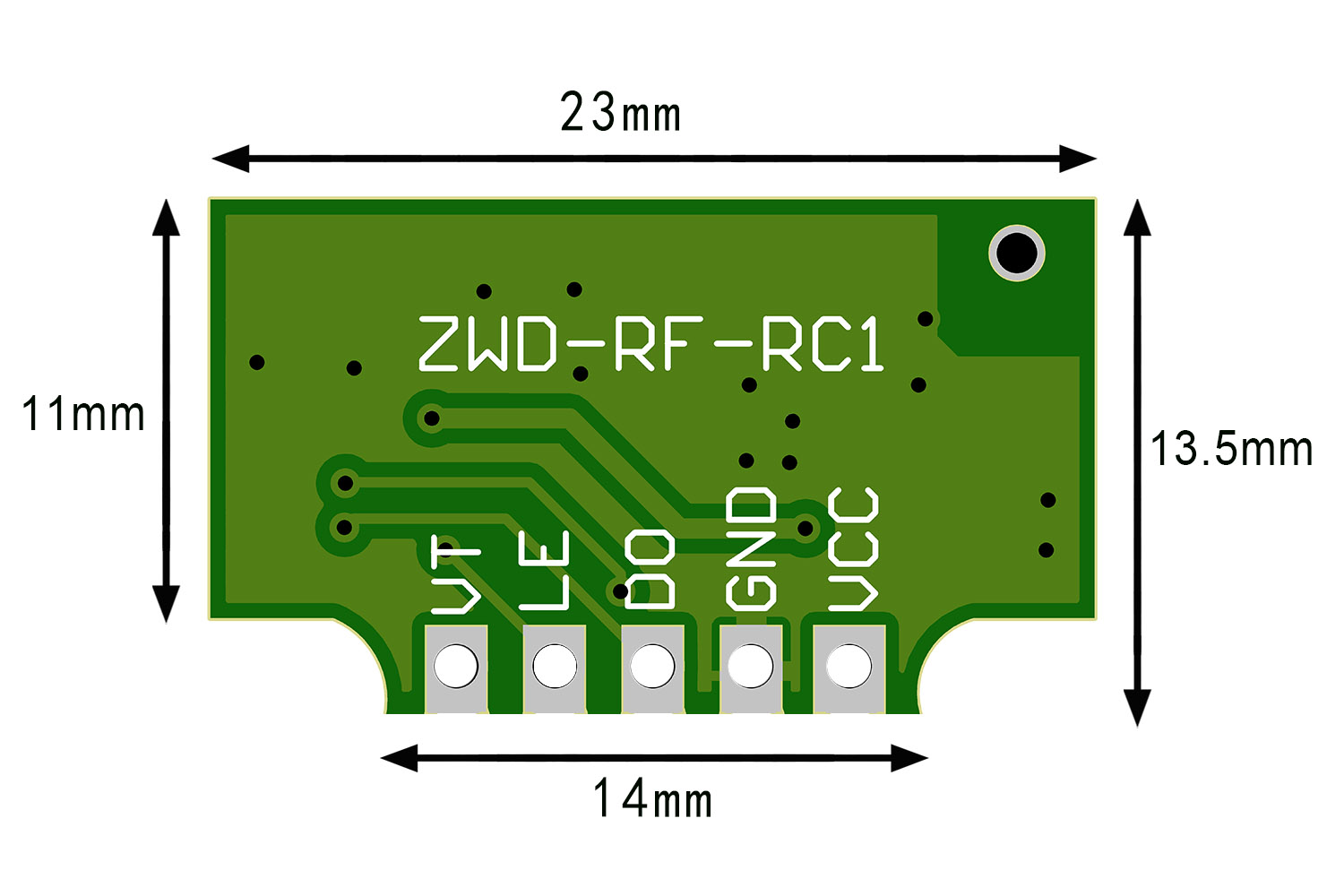

四、模块尺寸：

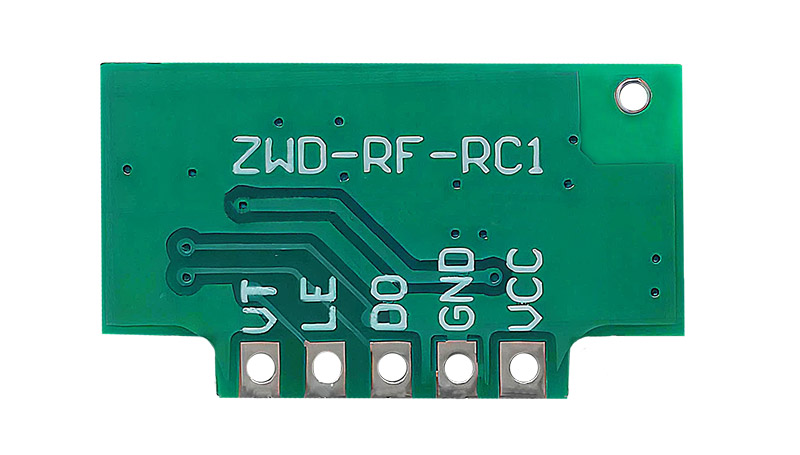

五、脚位功能：

六、工作方式介绍

点动：按住遥控器按键DO输出高电平，松开按键DO输出低电平。

自锁：按一下按键DO输出高电平；再按一下按键DO输出低电平。

互锁：按第一个按键DO输出高电平；再按第二个按键DO输出低电平。

延时：按下遥控器按键，DO输出高电平相应的时间后变低电平。

七、学习方法：

注：短按开关键/学习键，按一下D0输出，再按一下停止输出，依此反复。

以下所有学习都需要进入学习模式，学习模式进入方法：长按学习键4秒钟，具体操作如下：

1、点动：长按学习键4秒钟，待指示灯闪3下后即进入学习模式，

短按1次学习键，指示灯长亮后，10秒钟内按下需要学习的遥控器按键，指示灯闪烁3次后学习成功。

2、自锁：长按学习键4秒钟，待指示灯闪3下后即进入学习模式，

短按2次学习键，指示灯长亮后，10秒钟内按下需要学习的遥控器按键，指示灯闪烁3次后学习成功。

3、互锁：长按学习键4秒钟，待指示灯闪3下后即进入学习模式，

短按3次学习键，指示灯长亮后，10秒钟内按下需要学习的遥控器第一个按键，指示灯闪烁3次后长亮；10秒钟内再按下需要学习的遥控器第二个按键，指示灯闪烁3次后学习成功，此时第一个按键已经设置为开，第二个按键已经设置为关。（如按了第一个按键，没有操作第二个按键，等待10秒后退出学习模式，保留第一个按键设置为开；如果按的下第二个按键还是同一个按键，此按键设置为关）

4、快速设置4键延时：长按学习键4秒钟，待指示灯闪3下后即进入学习模式，

短按4次学习键，指示灯长亮后，任意按下需要对码遥控器的任何一个按键，指示灯闪烁3次后学习成功，此时：

遥控器的1527芯片的第5脚，即K0脚 ，已经设置为30秒延时；

遥控器的1527芯片的第6脚，即K1脚 ，已经设置为60秒延时；

遥控器的1527芯片的第7脚，即K2脚 ，已经设置为180秒延时；

遥控器的1527芯片的第8脚，即K3脚 ，已经设置为600秒延时。

（以下是单独设置单个按键的延时）

5、延时10秒：长按学习键4秒钟，待指示灯闪3下后即进入学习模式，

短按5次学习键，指示灯长亮后，10秒钟内按下需要学习的遥控器按键，指示灯闪烁3次后学习成功。

6、延时30秒：长按学习键4秒钟，待指示灯闪3下后即进入学习模式，

短按6次学习键，指示灯长亮后，10秒钟内按下需要学习的遥控器按键，指示灯闪烁3次后学习成功。

7、延时60秒：长按学习键4秒钟，待指示灯闪3下后即进入学习模式，

短按7次学习键，指示灯长亮后，10秒钟内按下需要学习的遥控器按键，指示灯闪烁3次后学习成功。

8、延时180秒：长按学习键4秒钟，待指示灯闪3下后即进入学习模式，

短按8次学习键，指示灯长亮后，10秒钟内按下需要学习的遥控器按键，指示灯闪烁3次后学习成功。

9、延时600秒：长按学习键4秒钟，待指示灯闪3下后即进入学习模式，

短按9次学习键，指示灯长亮后，10秒钟内按下需要学习的遥控器按键，指示灯闪烁3次后学习成功。

10、清码：长按学习键4秒钟，待指示灯闪3下后即进入学习模式，

再长按10秒学习键，指示灯闪烁3次后清码成功，即清除所有学习的遥控器。

八、各学习方式和应用场景说明：

点动：即手按住遥控器的相应键，DO输出高电平，松开按键DO恢复低电平，，如一直按着遥控器按键，DO输出一直输出高电平，松开按键，DO输出低电平，如门禁、开锁、遥控玩具车等应用场景。
自锁:手按下遥控器的按键，DO输出高电平保持，再按下此按键，DO恢复低电平。如遥控器有多个按键，每个按键可分别按这个方式学习，让每一个按键分别独立控制不同的设备。如灯光开关控制场景，如遥控器有4个按键，可分别用来控制4个灯，相互间不受影响。
互锁：手按下遥控器的第一个按键，DO输出高电平保持，再按下遥控器的第二个按键，DO恢复低电平，学习此遥控器按键后，此按键只能用做开或关，如灯光开关控制场景，按遥控器的A按键开灯，再按B按键关灯。
延时：手按下遥控器的按键，DO输出高电平保持设置的时间，到达设定时间后变低电平。
如用于报警器、路灯等场景，如按下按键，让报警器响30秒，30秒后自动停止报警。

如需要增加遥控器，按同样方法操作，控制器最多可增加40个不同的遥控器。
（注：这40个是指40个不同编码的遥控器，一个遥控器按键算一个编码，如使用对拷遥控器复制遥控器，可以增加无限多个遥控器）

九、场景使用注意事项：

1、以上多种对码模式，同一芯片可同时共存多种对码模式，例如一个遥控的A按键可设置为自锁模式，B按键为延时模式等。

2、在自锁或互锁模式的开状态下，5个延时模式操作无效，只有自锁或互锁在关状态下，延时模式才有效，例如遥控器A按键设置为自锁，B按键设置为延时60秒，按下了A按键为开状态下，再按B按键是无效的，只有再按A按键为关状态，再按B按键才有效果。

3、相反，在延时模式工作中，如果按了自锁按键或互锁的关按键，会提前结束计时，输出设为关。

4、在延时模式工作中，再次按了相应延时按键，则系统会重新计时，例如，延时还有20秒结束，按了30秒的延时按键，会重新从30秒开始计时，如按是60秒的延时按键，则会重新60秒开始计时；如果按是自锁或互锁的关按键，会提前结束计时，如按是互锁的开按键，则变成常开。

5、在长按了4秒钟进入学习模式后，如果10秒钟后没有接收到遥控器信号，会自动退出学习模式，如果在10秒内再短按一下学习键，则会提前退出学习模式。

6、如果同一个按键多次重复对码，以最后一次对码为准，最后一次的对码信息会覆盖前面的对码信息。

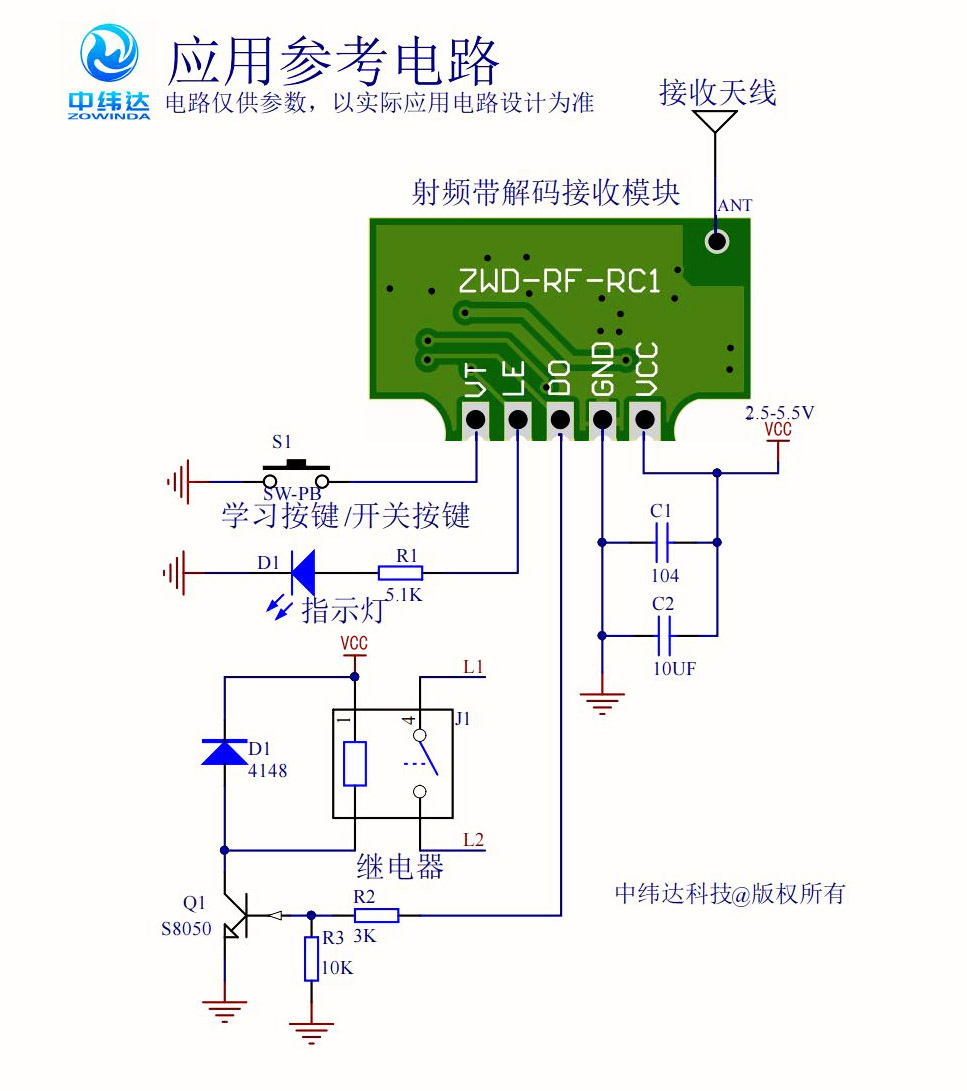

十、参考设计电路
