一、简述

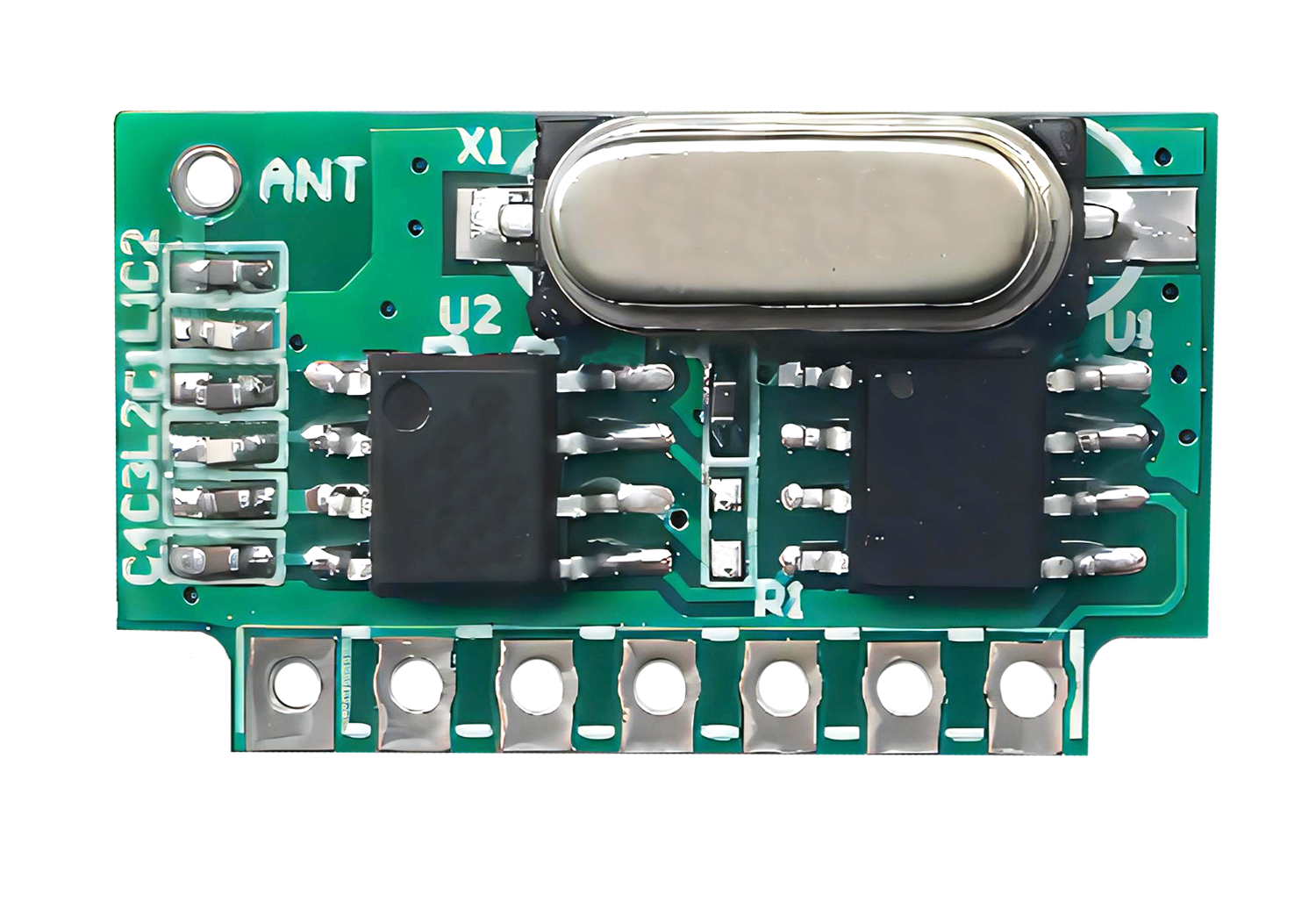

ZWD-RF-RC4是深圳市中纬达科技有限公司开发的一款增强型多功能四路无线遥控带解码接收模块。模块内置超外差无线射频接收和智能解码电路，自适应遥控器振荡电阻，接收信号强，反应灵敏，遥控距离远，抗干扰能力强。带学习遥控码功能，兼容遥控器芯片：1527、2264、2260、2262、FP527、2240、SMC918等遥控器，可自由搭配各种射频遥控器，有点动、自锁、互锁等多种工作模式。超低待机功率，宽电压输入，广泛应用于家里电器灯具、大型办公室、各类展厅和生产车间等场景，安装和使用灵活便携。

二、功能特点：
1.可学习存储（最大 20 个遥控编码）；
2.自动适应遥控器振荡电阻，容错能力强；
3.可以通过学习键来设置输出，点动，自锁，互锁等控制模式；
4.免开发，可快速出产品，外接零件极少,外围电路简单；
5.宽工作电压:2.5-5.5V；
6.工作温度：-30-+75℃；
7.解码频率：315M、433M（可选）；
8.尺寸小巧，结构安装占位置极小。

三、典型应用：

无线遥控开关，无线遥控插座，身份识别，人体感应遥控灯，门禁系统，遥控玩具车，无线防盗器遥控系统等。

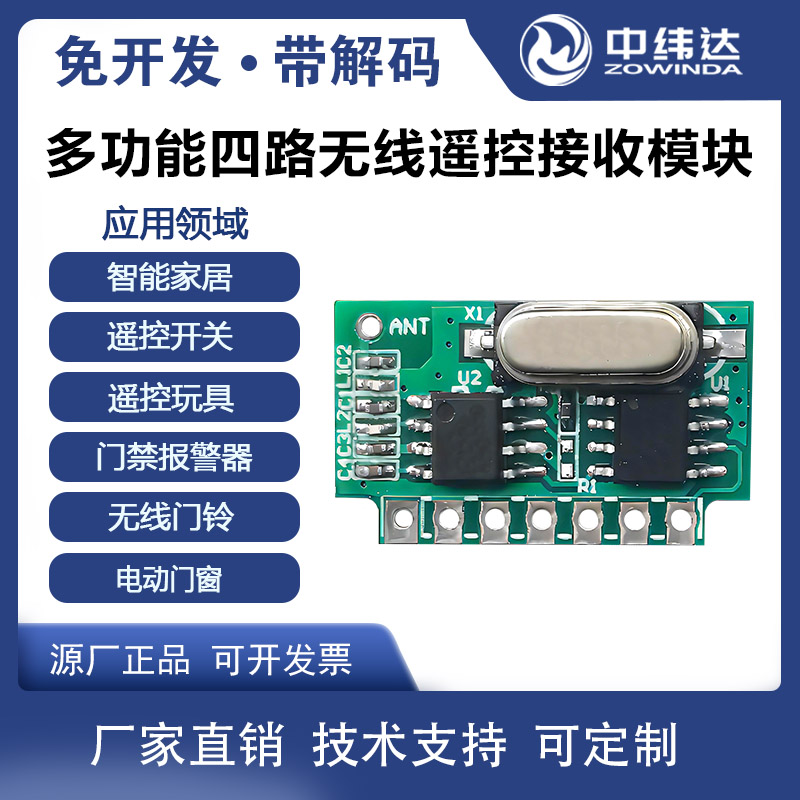

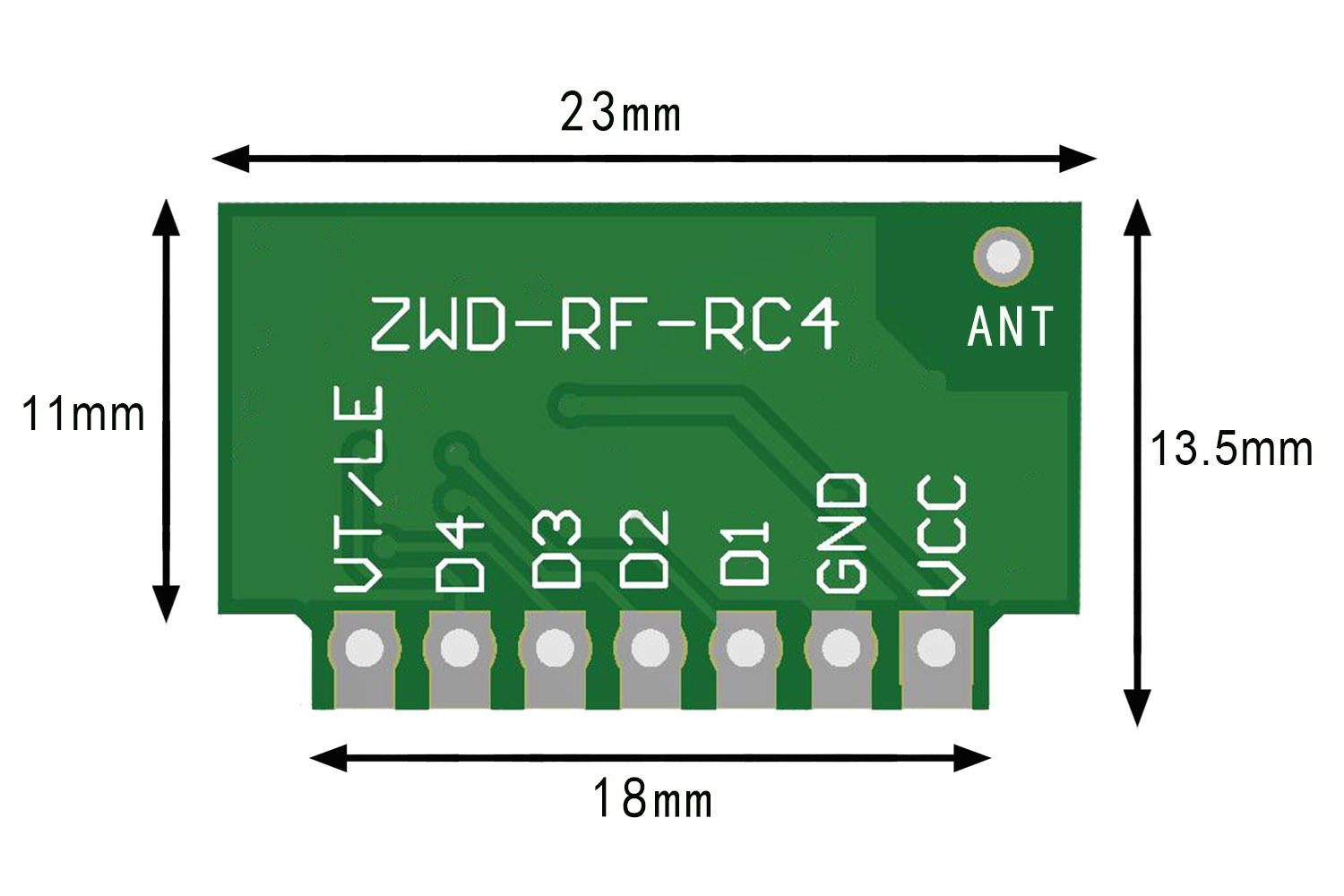

四、模块尺寸：

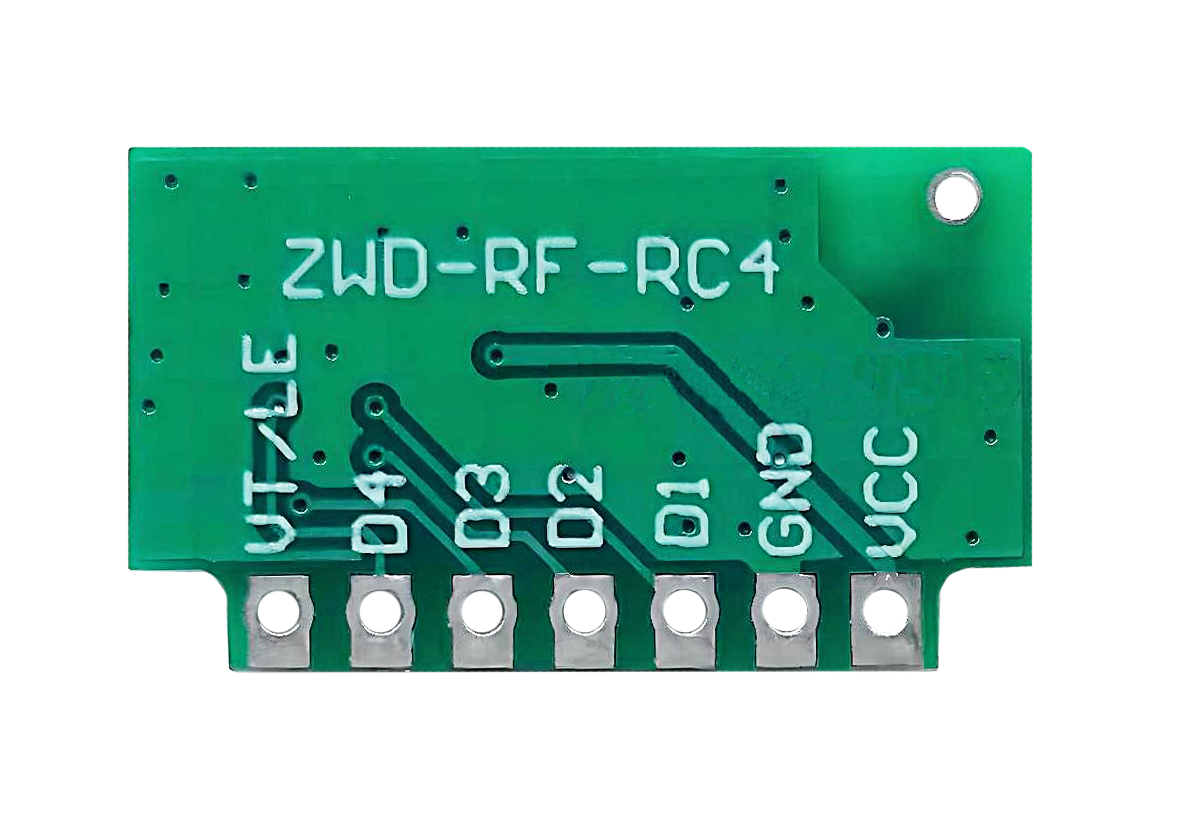

五、脚位功能：

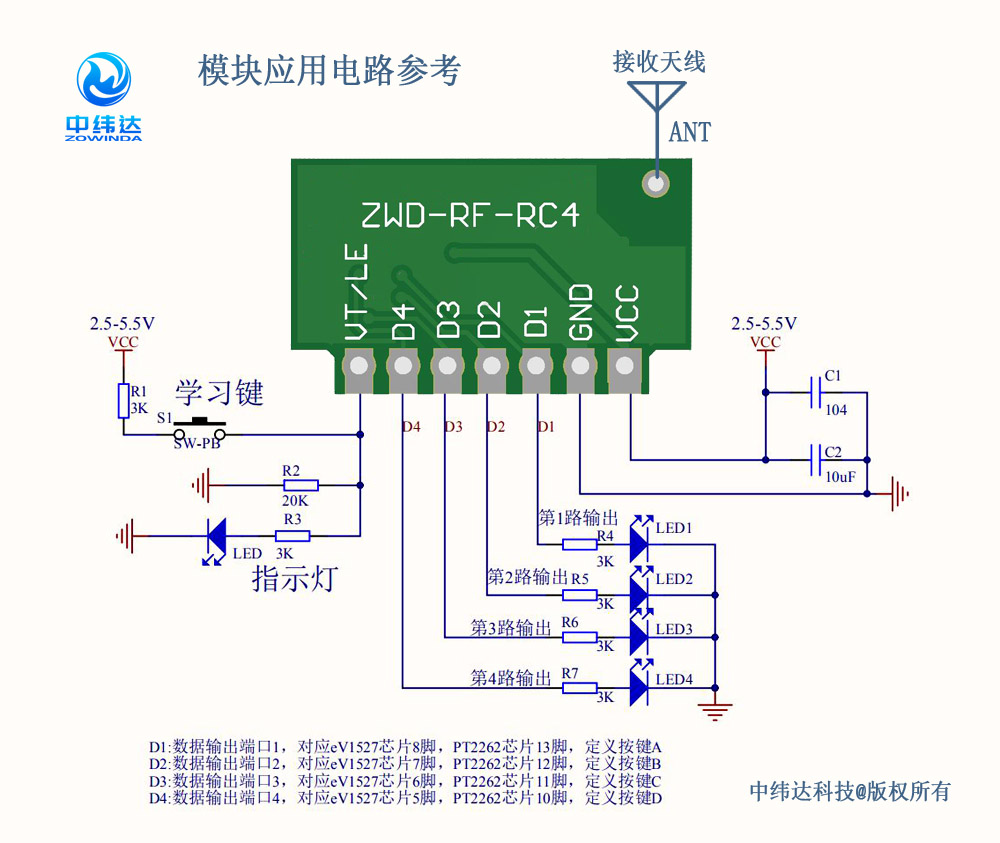

六、应用考设计电路

七、工作方式介绍

1、点动：按住遥控器按键开启，松开按键关闭。

2、自锁：按一下按键开启；再按一下按键关闭。

3、互锁：按第一个按键开启；再按第二个按键关闭，每按一个按键只保留相应的输出口高高电平输出，其它输出口低电平。

八、学习方法：

1、点动学习方法：按1次学习键，LED指示灯亮起，后按下需要对码的遥控器任意按键，LED指示灯连续闪烁3次灭掉后对码成功。

点动功能说明：按下遥控器按键对应继电器吸合。放开遥控器按键对应继电器断开。
2、自锁学习方法：连续按2次学习键，LED指示灯亮起，后按下需要对码的遥控器任意按键，LED指示灯连续闪烁3次灭掉后对码成功。

自锁功能说明：按一下遥控器按键对应继电器吸合，再按一下当前遥控器按键继电器断开。
3、互锁学习方法：连续按3次学习键，LED指示灯亮起，后按下需要对码的遥控器任意按键，LED指示灯连续闪烁3次灭掉后对码成功。

互锁功能说明：按一下遥控器A按键，对应继电器吸合，第二继电器断开，按一下遥控器B按键，第二继电器吸合，第一继电器断开。

4、两路点动两路自锁学习方法：连续按4次学习键，LED指示灯亮起，后按下需要对码的遥控器任意按键，LED指示灯连续闪烁3次灭掉后对码成功。

两路点动两路自锁功能说明：按遥控器A或B按键，对应继电器吸合，松开对应继电器断开，按一下遥控器C或D按键，对应继电器吸合，再按一下遥控器C或D按键，对应继电器断开。
5、两路点动两路互锁学习方法：连续按5次学习键，LED指示灯亮起，后按下需要对码的遥控器任意按键，LED指示灯连续闪烁3次灭掉后对码成功。

两路点动两路互锁功能说明：按遥控器A或B按键，对应继电器吸合，松开对应继电器断开，按一下遥控器C按键，C对应继电器吸合，D对应继电器断开。再按遥控器D按键，D对应继电器吸合，C对应继电器断开。

6、两路自锁两路互锁学习方法：连续按6次学习键，LED指示灯亮起，后按下需要对码的遥控器任意按键，LED指示灯连续闪烁3次灭掉后对码成功。

两路自锁两路互锁功能说明：按一下遥控器A或B按键，对应继电器吸合，再按一下遥控器A或B按键，对应继电器断开。按一下遥控器C按键，C对应继电器吸合，D对应继电器断开。再按遥控器D按键，D对应继电器吸合，C对应继电器断开。

7、两套两路互锁学习方法：续按7次学习键，LED指示灯亮起，后按下需要对码的遥控器任意按键，LED指示灯连续闪烁3次灭掉后对码成功。

两套两路互锁功能说明：按一下遥控器A按键，A对应继电器吸合，B对应继电器断开。再按遥控器B按键，B对应继电器吸合，A对应继电器断开。按一下遥控器C按键，C对应继电器吸合，D对应继电器断开。再按遥控器D按键，D对应继电器吸合，C对应继电器断开。

8、清码功能：连续按8次学习键，LED指示灯伴随闪烁4次，此时LED指示灯会自动连续闪烁4次，则清码完成，清除所有之前学习过的遥控器按键码。
提示：如需要增加遥控器，按同样方法操作，最多可增加20个不同的遥控器。
（注：如使用对拷遥控器复制遥控器，可以增加无限多个遥控器）
